# Sistema de montaje solar

#Sistema de montaje de techo solar

#Manual de instalación

Fácil de instalar:

1. El material de aluminio de estructura hueca especial y el modo de conexión hacen que la instalación sea simple y conveniente.

2. El trabajo de corte y perforación se ha organizado antes de salir de fábrica, lo que reduce en gran medida el tiempo de instalación y el costo de mano de obra.

3. Ligero, desmontable, fácil de transportar e instalar;

Protección ambiental:

1. La resistencia a la corrosión de los materiales de aleación de aluminio de alto rendimiento es superior y ha sido tratada científica y estrictamente mediante anodizado o pulverización de superficie.

2. Ofrecemos 10 años de garantía de calidad y 20 años de duración.

1 、 Instalar herramientas

	Llave Allen de 6 mm
	Llave ajustable
	llave dinamométrica Apto para pernos o tuercas M8\M12
	Herramienta eléctrica
	Kit de fibra hexagonal Apto para pernos ST6.3\M8\M12
	Herramienta de perforación de 5 mm
	cinta métrica
	línea
	martillo de madera

2 、 Partes del sistema

	Pie L
	Rieles
	Conexión ferroviaria
	Abrazadera de extremo
	Abrazadera intermedia

3 、 Instalación

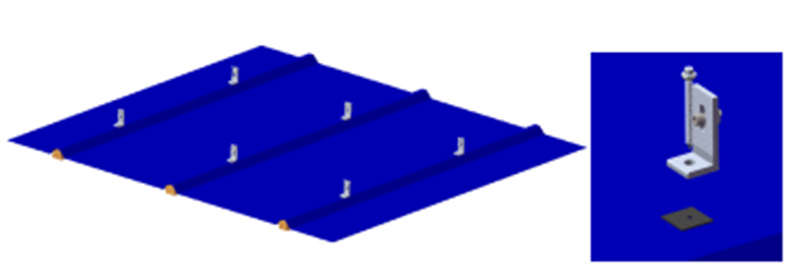

Primero ： Instalar el pie L.

Instale el pie en L y la goma EPDM según el siguiente dibujo.

Segundo: Instalar Rails

a. Instale el riel en el costado del pie L y bloquéelo con una tuerca.

b. [fin si] Conectar los rieles (cuando el riel no es lo suficientemente largo, es necesario conectarlo al tamaño que necesitamos).

Primero, coloque el conector en el costado del riel y bloquee el perno.

En segundo lugar, coloque otro riel y bloquee el cerrojo.

En tercer lugar, instalación del panel.

a. Coloque el panel en el riel y bloquee la abrazadera del extremo.

b. Bloquee la abrazadera intermedia entre dos paneles.

Cuarto. Complete la instalación en orden.

Atención ：

1. La estructura puede causar daños al cuerpo;

2. Los accesorios de la estructura pueden causar daños al cuerpo;

3. presta atención a tu cabeza y a tus ojos;

4. En el área de trabajo, tenga cuidado con sus acciones.
